Vaikne hoonekanalisatsiooni süsteem

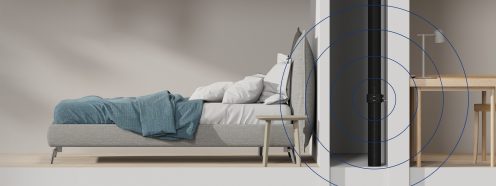

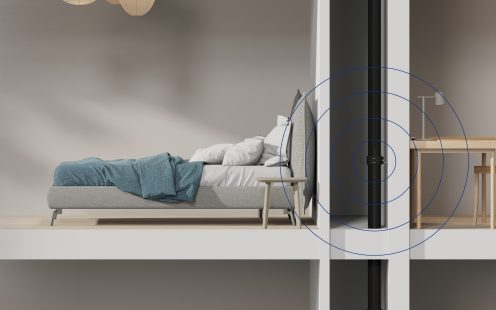

Hoonesisesed torusüsteemid peaksid toimima vaikselt ja märkamatult. Pipelife vaikse hoonesisese kanalistasiooni torustiku Master 3 Plus torusüsteem on valmistatud kõrgekvaliteetsest polüpropüleen (PP) plastikust, millel on väga hea jäikus, et tagada suurepärased helikindlad omadused. Kolmest kihist koosneval kanalisatsioonitoru igal kihil on oma funktsioon, koos toimides tagavad nad erakordse vastupidavuse, löögitugevuse, võimalikult optimaalse hüdraulika ja heliisolatsiooni.


Miks Master 3 Plus?

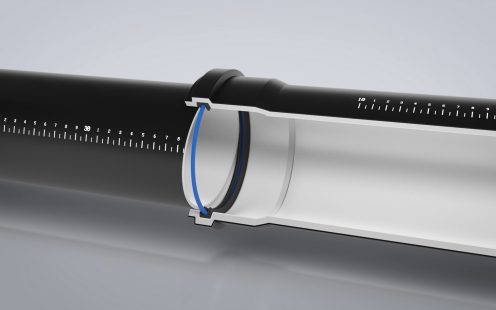

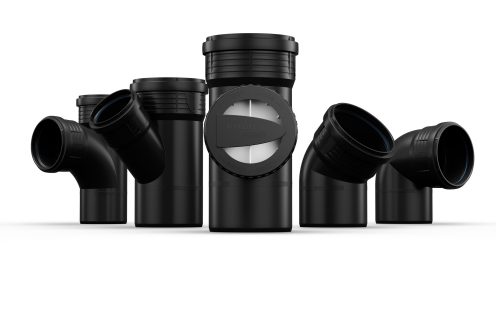

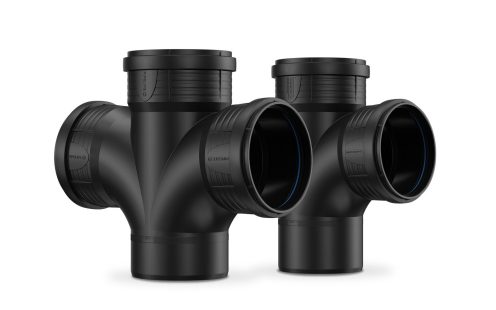

Uue täiustatud liitmiku välimus ja omadusted

MASTER 3 PLUS ühendab endas suurepärase jäikuse ja raskuse ning tavalisest suurema seinapaksuse. Liitmikud on markeeritud pistesügavuse tähisega. Selliste omadustega süsteem võimaldab saavutada hea heliisolatsiooni kanalisatsioonisüsteemis, olles samas lihtne ja mugav paigaldada.

Lahendus asjatundjatele

MASTER 3 PLUS-il on suurepärane hinna ja kvaliteedi suhe võttes arvesse saavutatud tehnilisi parameetreid. Tegu on teadlikule kliendile ning professionaalsele paigaldajale suunatud süsteemiga.

Erakordne kvaliteet

MASTER 3 PLUS on toodetud hoolikalt valitud kõrgetasemelistest materjalidest. Nüüdisaegne kolmes kihis torude ekstrusiooni ja muhvide vormimise tehnoloogia tagab äärmiselt hea kokkusobivuse ja veetiheduse.

Master 3 Plus Collage

Standardid

Põhilised standardid mida järgida:

EN 1451

Plasttorude süsteemid heit- ja reovee äravooluks (madalatel ja kõrgetel temperatuuridel) hoonekonstruktsiooni sees – polüpropüleen (PP) (Plastic piping systems for soil and waste discharge (low and high temperature) within the building structure – Polypropylene (PP)).



EN 1053, EN 1054, EN 1055

Termoplastilised torusüsteemid; katsemeetodid (Thermoplastic piping systems; test methods).



EN 12056

Hoonetesisesed isevoolsed äravoolu-süsteemid („Gravity drainage systems inside buildings”). Projekteerimis- ja teostuseeskirjad

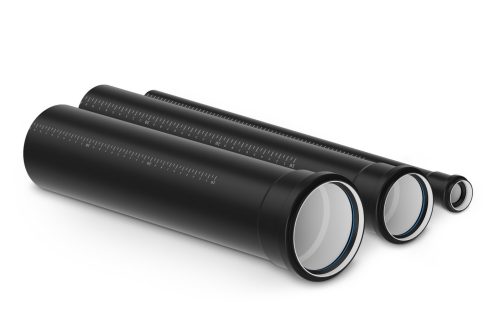

Kolme torukihi eelised

Sile sisekiht takistab ladestuste tekkimist ja tagab parema heliisolatsiooni. Tugeval keskkihil on head ring- ja pikijäikuse omadused, erakordne vastupidavus, mis on ühtlasi ka heliisolatsiooni alustalaks. Pruun väliskiht kindlustab erakordse löögikindluse – seda isegi madalatel temperatuuridel.

Pipelife’i MASTER 3 PLUS-i heitveetoru seinaprofiil koosneb kolmest hoolikalt kokkusobitatud kihist. See on väljatöötatud ja toodetud lahendamaks sagedalt esinevaid heitveetorustiku probleeme, mis tulevad tihti ette tänapäevastes elamu- ja tööstushoonete ehitusprojektides.

Iga kiht on loodud kindlate omaduste saavutamiseks.

Kokkupanduna annavad need kolm kihti MASTER 3 PLUS-i torusüsteemile mitmed eelised:

+ suur ring- ja pikijäikus

+ suur reovee läbivoolukiirus

+ erakordne heliisolatsioon

+ suur löögikindlus

Sile sisekiht

Toodetud polüpropüleeni kopolümeerist (PP-CO).

•Ei takista veesamba liikumist – tekib vähem müra ja võimaldab suurt voolukiirust.

•Valge värvus torustiku paremaks kaameravaatluseks.

Kõva keskkiht

Toodetud mineraaltäidisega polüpropüleenist (PP-MV).

•Suurepärane jäikus.

•Hea heliisolatsioon.

•Mõõtmete stabiilsus madalatel ja kõrgetel temperatuuridel.

Löögikindel väliskiht

Toodetud polüpropüleeni kopolümeerist (PP-CO).

•Erakordselt vastupidav.

•Muhvide purunemine välistatud.

•Paigaldamine, transportimine ja objektil käsitsemine võimalik ka madalatel temperatuuridel .

Paigaldus

Pipelife’i MASTER 3 PLUS-i heitveetorud ja liitmikud on läbinud katsed kooskõlas standardi EN 1451 1. osaga ja nmääratud kasutusala kood „BD”.

SN4 torude ringjäikus on vähemalt 4,0 kN/m2. Liitmikud on jäikusklassiga S16. Master 3 PLUS-süsteem on seega saanud heakskiidu paigaldamiseks hoonesiseselt ja hooneväliselt ainult kuni tänavakanalisatsiooni ühenduskohani. Torudel ja liitmikel on otstes ühendusmuhvid koos seesmiste tihendirõngastega. Pipelife’i MASTER 3 PLUS-i heitveetorusid ja liitmikke kasutades on hoonete ja objektide äravoolusüsteemide projekteerimisel ja mõõdistamisel kohustuslik järgida standardi EN 12056 osi 1–5 ja standardit ÖNORM B 2501.

Üksik- ja mitmikühendusega torud paigaldatakse üldjuhul põrandasse.

Minimaalne lang on standardi ÖNORM B 2501 kohaselt 1%.

Veenduge, et torud on nõuetekohaselt paika fikseeritud ja kinnitatud nii, need oleks isoleeritud konstruktsiooni kaudu levivast mürast (nt isolatsioonmaterjalide kasutamisega ja otse kivipõhjale toetumata).

Torustiku katmata osad peab isolatsioonmaterjalidega muutma helikindlaks enne tasanduskihi valamist.

Torude paigaldamine pinnasesse

Üksik- ja mitmikühendusega torud paigaldatakse üldjuhul põrandasse.

Minimaalne lang on standardi ÖNORM B 2501 kohaselt 1%.

Veenduge, et torud on nõuetekohaselt paika fikseeritud ja kinnitatud nii, need oleks isoleeritud konstruktsiooni kaudu levivast mürast (nt isolatsioonmaterjalide kasutamisega ja otse kivipõhjale toetumata).

Torustiku katmata osad peab isolatsioonmaterjalidega muutma helikindlaks enne tasanduskihi valamist.

Torude paigaldamine müüritistesse

Süvendid ja freesitud sooned on lubatud ainult sel juhul, kui need ei mõjuta hoone konstruktsioonilist terviklikkust. Sooned tuleb teostada nii, et torud oleks võimalik paigaldada ilma neid pinge alla seadmata.

Kui krohvitakse vahetult torude peale, peab torud katma isoleerimismaterjaliga (nt mineraalvill, 4 mm PE-isolatsioonisukk).

Torude paigaldamine betooni

Pipelife’i MASTER 3 PLUS-i torusid ja liitmikke on võimalik paigaldada põranda tasanduskihti helikindlalt. Vajaduse korral peab arvesse võtma torupikkuste muutumist (joonpaisumist) ühenduskohtades nii, nagu kirjeldatud peatükis „Torude ja liitmike ühendamine” (lk 14).

Torustiku lõigud peavad olema kinnitatud nii, et nende asend ei saaks tasanduskihi valamisel muutuda. Avatud toruotsad peab katma otsakorkidega. Vahed muhvide liitekohtades tuleb katta teibiga või katta fooliumiga nii, et tsemendisegu ei saaks neist läbi tungida.

MASTER 3 PLUS-i torude kasutamine tahketes betoonelementides nõuab strukturaalset analüüsi. Vibromasinate kasutamine on keelatud.

Sellistel juhtudel võib betooni raske kaalu tõttu torude kuju kahjustada saada. Müra isoleerimiseks peab toru olema täielikult kaetud 4 mm PE-isolatsioonisukaga.

Veenduge, et kõik toruliinid oleksid korralikult kinnitatud ja nende asend ei saaks betooni valamisel muutuda.

MASTER 3 PLUS-i tehnilised andmed

Materjalid

Torud: PP-CO/PP-MV/PP-CO

Liitmikud: PP-CO-MV

Tihendid: Stüreenbutadieenkummi (SBR-i) elastomeer

MASTER 3 PLUS-süsteemi tooted ei sisalda halogeene, kaadmiumiega raskmetalle.

Värvus

Väliskiht: RAL 8012 punakaspruun

Keskkiht: RAL 9011 gafiitmust

Sisekiht: RAL 9003 signaalvalge

Kasutusklass

Torud: BD

Liitmikud: BD

MASTER 3 PLUS on testitud ja heaks kiidetud kasutamiseks „BD” kasutusala koodiga (building/drainage ehk hooned/äravool) kooskõlas standardiga EN 1451-1. Selle tulemusena on lubatud ka nende toodete maa-alune paigaldus tänava kanalisatsioonisüsteemiga ühendamiseks.

Markeering

Torud on selgelt ja püsivalt markeeritud ettevõtte nime, tootmiskuupäeva- ja kellaaja, tootmisliini teabe, tootenime, jäikusklassi, külma kliima markeeringu, välisläbimõõdu, seinapaksuse, üldpikkuse, materjali, testnumbri ja EAN-koodiga.

Liitmikud on selgelt ja püsivalt tähistatud ettevõtte nime, materjali, välisläbimõõdu ja toruseeriaga ning nende kasutusklass, tootmiskuupäev ja EAN-kood on märgitud kleepsudel.

Temperatuuritaluvus

Pikaajaline temperatuurikoormus max 95 °C (vastupidavus temperatuurimuutustele EN 1451-1 järgi).

Pidevkoormus 60 °C.
