Selleks, et elekter ja internet jõuaks meieni ohutult

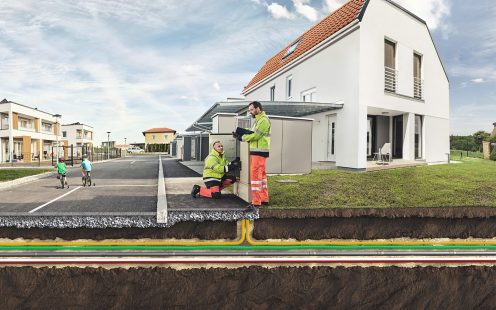

Hooneväline kaablikaitse

Peame pöörama aina rohkem tähelepanu kõige olulisemate kommunikatsioonide ehitamisele ning kaitsmisele. Ühiskonna nõudlus pideva ja kvaliteetse energiavarustuse järele aina kasvab, väga oluline osa majandusest sõltub sellest. Julgustame kõiki kliente olema infrastruktuuri ehitamisel kriitilised nii lahenduste kui toodete valimisel. Pipelife`l on pikajaline kaablikaitse tootmise kogemus. Tihedas koostöös edasimüüjate, töövõtjate ja teiste partneritega oleme välja töötanud turu parimad kaablikaitse lahendused.

Tootevalik

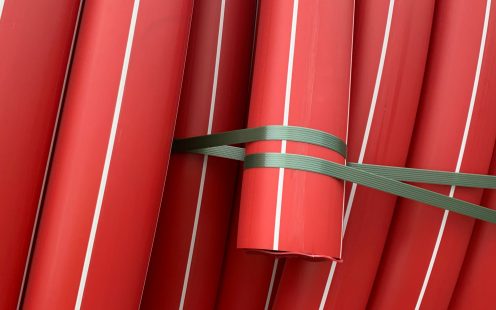

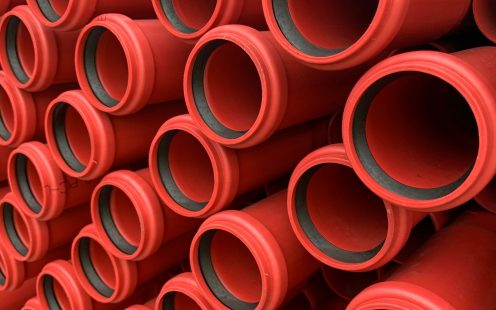

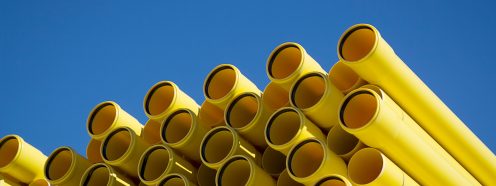

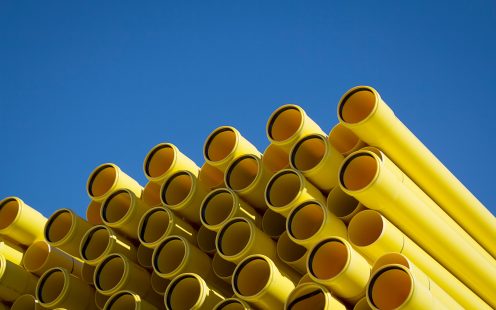

PVC kaablikaitse torud ja liitmikud

Lai valik PVC kaablikaitsetorusid veekindlate tihendi ja muhviga. Topelt- ja üheseinalised, rullis kui ka latis. Põhiline kasutusala sidetrassidel.

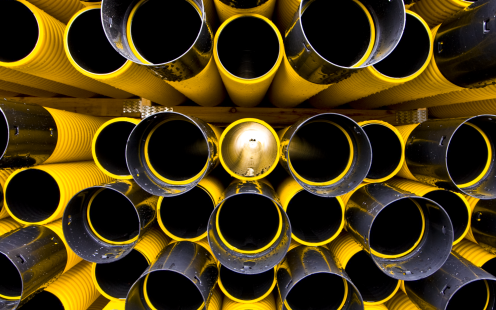

PE topeltseinalised torud ja liitmikud

Topelt seinalised kaablikaitse torud on saadaval nii rullid kui ka latis 450N, 750N ja 1250N.

PE siledaseinalised torud ja liitmikud

PE puurimistorud sobivad hästi kinniseks paigalduseks.

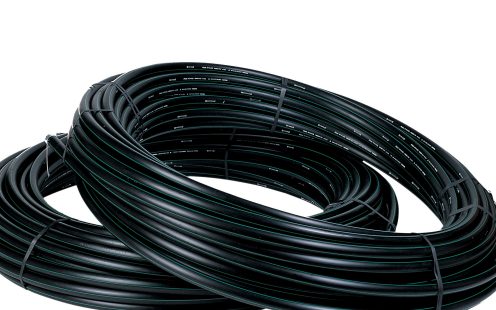

PE OPTO torud

OPTO torud on mõeldud fiiberoptilise kaablivõrgu ehitamiseks. OPTO torud sobvad ka puhumistehnoloogia abil kaabli paigaldamiseks.

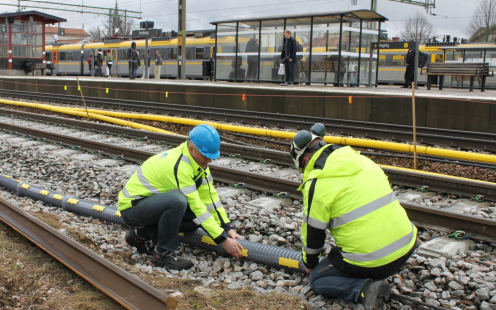

Poolitatavad kaablikaitse torud

Poolitatud kaablikaitsetorud on lahendus olemasolevate kaablitrasside kaitsmiseks ja renoveerimiseks. Neid saab paigladada ka purunenud kaablikaitse toru ümber.

Tootekataloog

Kaablikanalisatsiooni üldinfo paigalduseks

Hooneväline kaablikaitsesüsteem, mis ette nähtud sellesse kaabli paigaldamiseks ja mis võimaldab kaabli sisse- ja väljatõmbamist. Vastavalt standardile EN 61386-24 jagatakse hoonevälised kaablikaitsetorud 3. jäikusklassi:

• raske koormus - 750N
• keskmine koormus - 450N
• kerge koormus - 250N

Standard ei määratle kaablikaitse torude värvust.

A-klassi torud vastavalt standardile SFS 5608, on 16 kN/m² ~ 1250N

Eesti Energia 0,4-20 kV Võrgustandardi osa „20 kV kaabelliinid“ määratleb kaablite paigalduse. Kaablitorus peab olema vähemalt 30% vaba ruumi (D>1,3d). Terves pikkuses torusse paigaldatud kaablil on soovitatav D>1,5d.

Kaablikaitsetorusid 450N kasutatakse järgmistel juhtudel

• Reeglina kõigis tihe- ja hajaasutusega piirkondades, kus kaevetöid esineb harva.
• Ristumisel teiste maa-aluste kommunikatsioonidega.
• Ristumisel teedega, kui vahekaugus teepinnast kaablini on vähemalt 1,0 m.
• Kõnni- ja kergliiklusteede all, kui vahekaugus teepinnast kaablini on üle 0,5 m.

Kaablikaitsetorusid 750N kasutatakse järgmistel juhtudel

• Läheduses asuvate rohkete allmaarajatiste ja sagedate kaevetöödega piirkondades.
• Ristumisel teedega, kui kaugus teepinnast kaablini on 0,5...1,0 m.
• Sõiduteede all, tiheda liiklusega õue- ja parkimisaladel või kohtades, kus on suur mehaanilise mõju tõenäosus.
• Õue- ja pargialadel, kui kaugus maapinnast kaablini on 0,3...0,5 m.

Puurimistorusid kasutatakse kinnises paigalduses

• Kinnist paigaldusviisi rakendatakse ristumisel raudteede, tiheda liiklusega teede ning kraavidega.

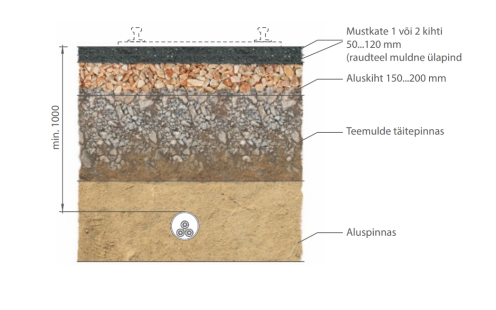

• Põhinõuded kinnise meetodi kohta on toodud joonisel. Läbimise parameetrid määrata olenevalt ehitaja kasutuses olevatest mehhanismidest.

Kohalike teede ja sissesõitude all võib toru sügavus olla 700 mm. Toru paigaldada allapoole jämedast materjalist teemullet. Toru sügavus täpsustatakse projektis olenevalt reljeefist ja allmaarajatiste olemasolust.

Kaitseme elektrit, kommunikatsioone ja interneti võrke

Pipelife toodab mitmesuguseid PE ja PVC plastist kaablikaitsetorusid telekommunikatsiooni- ja toitekaablite jaoks, mida saab kasutada nii maa-alustes kui ka veealustes rakendustes.

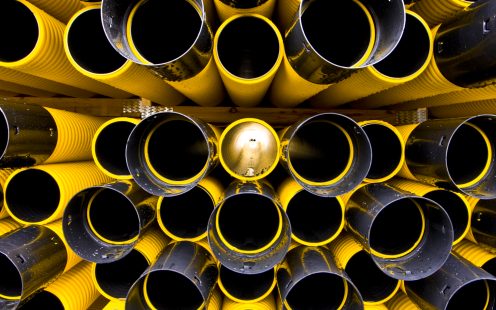

PE kaitsetorude valik koosneb nii siledatest kui ka topeltseinalistest torudest, kusjuures topeltseinalised torud on painduvad, samas kõrge ringjäikusega.

Fiiberoptiliste kaablite kaitsmiseks pakume suurt valikut polüetüleenist (PE) torulahendusi.
