Usaldusväärne gaasivarustus

Gaasitrassid

Gaasitrasside ehitusel  on keskseks teemaks ohutus. Aastakümnete jooksul oleme  varustanud gaasivarustussüteemide ehitajaid kvaliteetsete materjalidega ja oleme üks juhtivaid madalsurve gaasivarustussüsteemide tootjaid Euroopas.

Kõik meie PE 100 või PE 100 RC-st valmistatud torud vastavad siseriiklikele ja rahvusvahelistele standarditele ning testitakse ka vastavalt kvaliteedistandardile EN-1555-2. Puurimistorude PE 100 RC materjal vastab rahvusvahelisele standardile PAS 1075.

Torude valikut täiendavad arvukad liitmikud ja tarvikud.

Gaasitrassid

Tooted

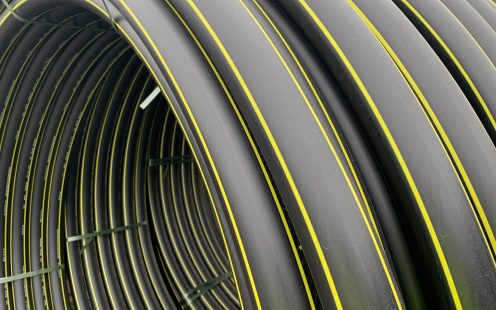

PE torud ja liitmikud

Polüetüleenist (PE) survetorud ja liitmikud sobivad hästi gaasitrassi ehituseks. Kõik meie PE 100 või PE 100-RC-st valmistatud torud vastavad siseriiklikele ja rahvusvahelistele standarditele ja testitakse ka vastavalt kvaliteedistandardile EN-1555-2.

Pe jungtys

Elekterkeevis-liitmikud

Elekterkeevisühendusi kasutatakse PE-torude püsiva ühenduse saamiseks. Seda tüüpi keevisühendusi on enamikul ehitusplatsidel lihtne teha. Pipelife'i elekterkeevisliitmikke saab kasutada PE survetorude puhul mõõtmetega DN/OD 20 kuni 400 (SDR11) või DN/OD 75 kuni 400 (SDR17).

Põkk-keevisliitmikud

Põkk-keevitust kasutatakse nii PE-torude kui ka PE-liidete ühendamiseks. Keevituse teostamiseks on vaja spetsiaalset keevitusaparaati. Põkk-keevitust kasutatakse alates mõõdust De 90 mm. Põkk-keevituse korral ühendatakse omavahel kaks üleskuumutatud pinda sobiva kokkusurumisrõhu all kokku. Torude sulatatud otsad segunevad plastiliselt, moodustades ühtlase õmbluse, millel on väljaulatuv vuuk nii toru välis- kui ka sisepinnal.

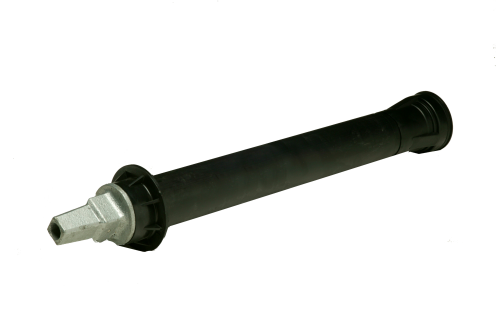

Lisad ja tarvikud

Pakume hoiatuslinte, märketraate ja muid lisasid.

Mis on SDR?

SDR on standardmõõtude suhe, toru seina paksuse suhe toru välisläbimõõtu.
SDR = De / e
S – standard (inglise k. standard)
D – mõõt (inglise k. dimension)
R – suhe (inglise k. ratio)
De – toru välisdiameeter
e – toru seina paksus


näide: PE gaasitoru Ø 110x10,0 mm SDR 11 = 110/10

Joonpaisumine

PE survetorude joonpaisumine on umbes 10 x suurem kui metalltorudel. Seda peab arvesse võtma PE torustike projekteerimisel ja samuti on mõistlik enne ühenduste tegemist anda paigaldatud torustikule aega kohanduda ümbritseva temperatuuriga (keskkonna temperatuuriga). Näiteks 100 meetri pikkusel PE torujuhtmel, mida keevitatakse suvel väljaspool kraavi, võib materjali temperatuur päikese käes kergesti 40ºC-i tõusta. Pärast paigaldamist ja kraavi kinniajamist võib temperatuur langeda öösiti 10ºC-i. Joonpaisumistegur on PE materjalil 0,18 mm/mºC.
0,18 mm x 100 m x 30 (temperatuuride vahe) = 540 mm = 0,54 m
See tähendab, et kogu torujuhe on järgmisel hommikul 0,54 m lühem.

Polüetüleen (PE) materjali eelised

• Hea painduvus (rullis toru)

• Korrosioonikindlus

• Kerge kaal

• Kerge paigaldada

• Kerge ühendada (keevitatav)

• Pinna hea siledus

• Hea keemiline taluvus

• Kauakestev

PE gaasitorusid on kiire ja lihtne paigaldada (rullis toru), kuna liitekohti on vähe ja toru on painduv. PE gaasitorusid ühendatakse elekterkeevisliitmike või põkk-keevitusega (alates mõõdust ≥ 110 mm). Kasutades elekterkeevisliitmike, on kerge teha hargnemisi, ka ilma töötavat trassi väljalülitamata.

PE 80 ja PE 100 tehnilised omadused

Omadus Ühik PE 80 PE 100
Tihedus kg/m3 943 950...959
  kg/m3 0,95 0,96
Elastsusmoodul (lühiaegne 100 s) N/mm2 (MPa) 900  1200
Tõmbetugevus N/mm2 (MPa) 22 25
Joonpaisumistegur mm/mºC 0,13...0,18 0,13
Soojusjuhtivus W/mºC 0,43...0,52 0,43...0,53
Pehmenemistemperatuur ºC 116 124
Temperatuuritaluvus ºC
- lühiajaline   -40...+80 -40...+80
- pikaajaline   -40...+60 - -40...+60 -
Paigaldustemperatuur ºC ≥20 ≥20
Keevitust võib teostada ºC -10...+45 -10...+45

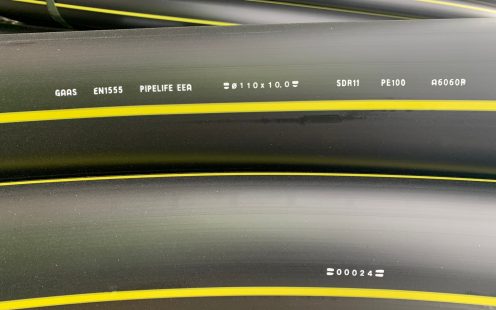

PE gaasitoru markeering

Tähistus torul Kirjeldus
PipeLife tootja või kaubamärk
Gaas kasutusala
110x10  välisdiameeter ja toru seina paksus
SDR11 standardmõõtude suhe
 PE 100 materjali klassifikatsioonitähis
09.02 tootmisaeg (kuu, aasta)
ISO4437 standardi tähis
